Опис производа

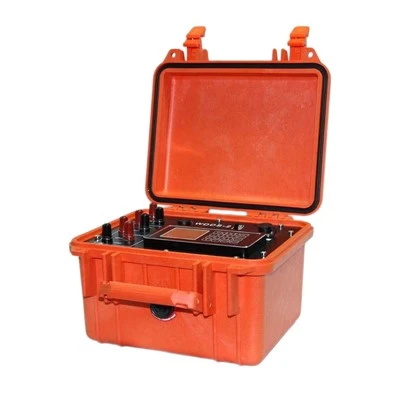

РЦВД-9 је комплетансистем мерача отпора подземних водакоји се састоји од ВДА-1 дигиталног мерача отпорности на једносмерну струју, прекидача са више електрода ВДЗЈ-120 и преносног инвертерског напајања ПДН-500.
Систем користи томографију електричне отпорности (ЕРТ) за прикупљање података о отпорности из више комбинација електрода. Разлике у подземној електричној отпорности могу се користити за идентификацију геолошких граница и потенцијалних водоносних зона. Подаци истраживања се могу визуализовати као профили отпорности на таблету, пружајући практичну референцу за бушење подземних вода и геолошка истраживања.
Систем се испоручује са 32-жилним кабловима за мерење високе густине, бакарним електродама, намотајима за каблове, АБ кабловима за напајање и другим теренским прибором. Његова подељена конфигурација чини транспорт и распоређивање практичнијим, посебно за руралне, планинске и ограничене локације за истраживање.
Параметри производа
|
Пренос |
|
|
Максимална снага |
9000 В (ВЕС), 2400 В (имагинг) |
|
Максимални напон |
1500В (ВЕС), 2400 од врха-до-врха; 800В (имагинг), 1600 врх-до-врх |
|
Максимална струја |
6А(ВЕС), 3А(имагинг) |
|
Ширина импулса напајања |
1~60с, радни циклус је 1:1 |
|
Примање |
|
|
Волтаге |
± 80В (24 бит А/Д) |
|
Вп тачност (пре слагања) |
Ако је Вп већи или једнак 5мВ, ±0,2% ±1ЛСБ. Ако је 0,1мВ мање или једнако Вп<5mV, ±1%±1LSB. |
|
Цуррент |
6А (24-бит А/Д) |
|
ИП тачност (пре слагања) |
Ако је Ип већи или једнак 5мА, ± 0,2% ±1ЛСБ; Ако је 0,1мА мањи или једнак Ип<5mA, then ± 1% ±1LSB.. |
|
Привидна тачност поларизабилности |
±1% ±1ЛСБ |
|
Потискивање |
Већи или једнак 80дБ, за 50Хз или 60Хз (интерференција индустријске фреквенције) било у заједничком или диференцијалном режиму интерференције |
|
Улазна импеданса |
>100MΩ |
|
Опсег компензације СП |
± 10V |
Карактеристике производа
Конкурентска предност
Компанија је спровела анализу конкурентске предности да би идентификовала своје снаге и слабости у поређењу са својим ривалима.
Испитивање подземних вода-високе резолуције
ТхеМерач отпорности за истраживање подземних водадетектује варијације подземног отпора како би помогао у идентификацији потенцијалних водоносних слојева, зона напуклине воде{0}}и релативно непропусних формација.
01
Лагана подељена конфигурација
Главне компоненте се могу транспортовати одвојено, чинећи систем лакшим за ношење и постављање у планинским пределима, пољопривредним површинама, селима и локацијама са ограниченим приступом возилима.
02
Рад бежичног таблета
Системом се може управљати преко бежичне таблет везе, омогућавајући практичну контролу на терену и прикупљање података без дугих каблова између оператера и инструмента.
03
Флексибилни размак између електрода
Конфигурације размака више електрода могу се изабрати у складу са захтевима истраживања, покривајући релативно плитка истраживања подземних вода, као и дубља геолошка и геотермална истраживања.
04
Он-Осликавање отпорности локације
Прикупљени подаци могу да се обрађују и приказују као профили подземног отпора на терену, помажући корисницима да брзо процене могуће водоносне{0}}структуре и геолошке аномалије.
05
Апликације
РЦВД-9мерач отпора подземних водаможе се користити за:
- Истраживање подземних вода и{0}}истрага локације бунара
- Истраживања водних ресурса у руралним и сушним{0}}областима
- Геотермална и врела истраживања
- Хидрогеолошко картирање
- Истраживање пољопривредне воде за наводњавање
- Детекција продирања бране, резервоара и насипа
- Истраживање подземних шупљина и геолошких аномалија
Комплетна конфигурација система
ВДА-1 Дигитални ДЦ мерач отпорности × 1
Таблет, пуњач и ранац
ВДЗЈ-Прекидач са више електрода од 120 × 1
Јединица за -самотестирање канала × 1
ПДН-500 Електромагнетни инвертерски извор напајања × 1
32-жилни кабл за мерење високе густине, размак од 10 м × 4 колута
Бакарне електроде за мерење × 120
Електродне картице и чекићи за истраживање
1000 м АБ високо{2}}напонски кабл за напајање
Кабловски колути × 2
Комплет продужних каблова
Не{0}}електроде које се не могу поларизовати
Комплетни прикључни каблови
Операција УСБ диск
Торбица за заштитну опрему
РЦВД-9 комбинује прикупљање података о отпорности, пребацивање са више електрода, напајање на терену и прибор за истраживање у један комплетан систем. Пружа практично решење за истраживање подземних вода, геотермална истраживања, хидрогеолошка истраживања и детекцију цурења.
Контактирајте нас за детаље о конфигурацији РЦВД-9 и одговарајући мерач отпорности за решење за истраживање подземних вода за ваш пројекат.
